Substituição - Tripeça Spicer | 5-13350XD

Com o veículo apoiado no chão, solte a porca do semi-eixo e as porcas da roda; Com o veículo suspenso, remova a roda;

Solte as porcas dos pivôs (inferior e superior); Remova a porca do terminal de direção; Utilizando um Extrator , remova os pivôs e o terminal;

Com o auxilio de uma alavanca, force a bandeja inferior para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar o estriado do Cubo, caso necessite, use um martelo de poliuretano;

Solte a coifa do lado do câmbio, para liberar a Tripeça.

Afaste a coifa;

Utilizando um prensa, apoie a tripeça e pressione pelo centro do eixo;

Retire a coifa;

Limpe o Semi-eixo para evitar a contaminação da graxa.

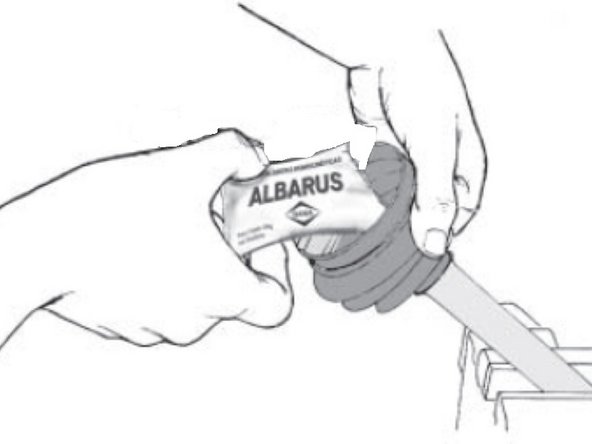

Monte manualmente a Coifa;

Alinhe as estrias da Tripeça com as estrias do Semi-eixo, caso necessário, utilize um martelo de poliuretano para encostar a Tripeça no fim do estriado;

Aplique graxa na Tripeça, e complete a Tulipa de graxa;

Aplique o restante da graxa na coifa;

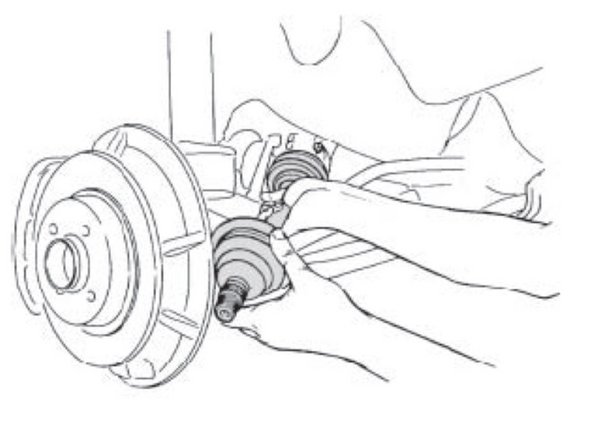

Encaixe a Tripeça na Tulipa;

Coloque a ponteira no Cubo. Encaixe a Manga de eixo no Pivô inferior e posteriormente no Pivô superior. Instale o terminal de direção;

Aperte as porcas dos Pivôs e do Terminal de direção.

Monte a coifa da Tulipa e coloque as braçadeiras. Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

Coloque a nova porca da Semi-eixo. Posicione a Roda e as porcas da roda.

Com o veículo apoiado no chão, aperte as porcas da roda. Aplique 230 Nm na porca do Semi-eixo.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

Saiba mais em http://www.spicer.com.br/danatureza
