Substituição - Kit de Reparo de Junta Homocinética | 2-13-6757G

Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte a porca de fixação do pivô e do terminal de direção;

Com o auxílio de uma alavanca, force a bandeja para baixo para soltar o pivô; Utilizando um extrator remova o terminal de direção;

• Remova a homocinética do cubo de roda, remova o semi-eixo com a tulipa; cuidado com o óleo da caixa que poderá derramar ao remover o semi-eixo.

Remova as braçadeiras e afaste a coifa da junta homocinetica;

Utilizando uma chave de fenda tire o anel trava externo e remova a tulipa da junta homocinética;

Utilizando o alicate para anéis, solte a trava interna e remova a homocinetica do semi-eixo;

Remova a coifa;

Remova toda a graxa velha da Junta homocinetica, utilize solvente ou desengraxante para lavar a peça. Detritos ou sujeira podem contaminar a graxa nova.

Limpe o Semi-eixo para evitar a contaminação da graxa;

Monte manualmente a Coifa;

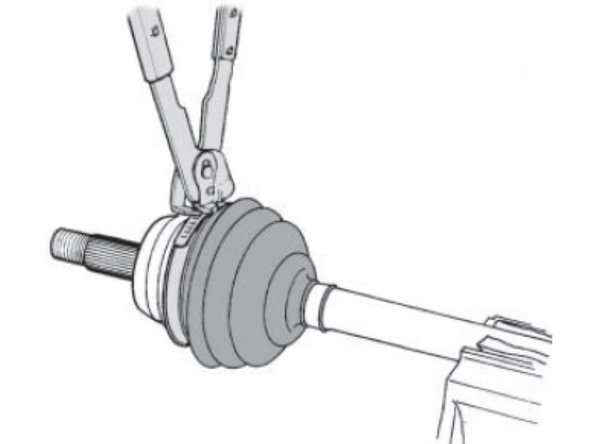

Posicione o estriado da junta homocinetica no estriado do semi-eixo e encaixe a junta homocinetica; Coloque o anel trava na homocinetica , verifique se a junta está firme no eixo puxando pelo corpo;

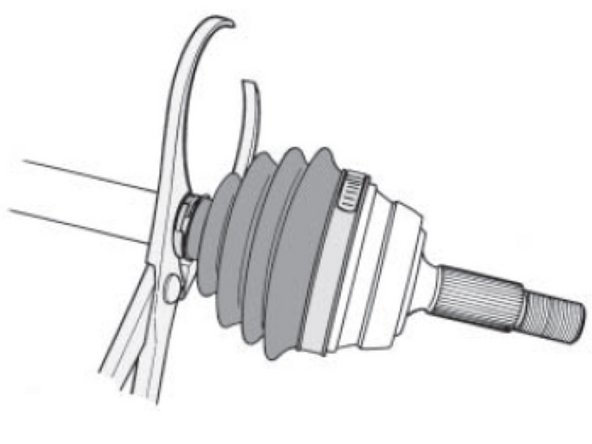

Aplique graxa na tulipa, preencha toda a cavidade, monte a tulipa na junta homocinetica (usando o bico da bisnaga) e preencha toda cavidade, movimente a gaiola para facilitar o processo;

Coloque o anel trava externo na tulipa; Aplique o restante da graxa na coifa;

Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

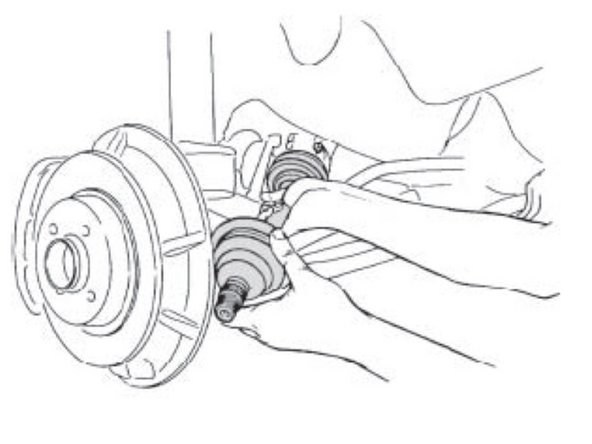

Instale o semi-eixo encaixando a tulipa no câmbio e a homocinética no cubo de roda;

Coloque a ponta da homocinetica no cubo. Encaixe a manga de eixo no pivô. instale o terminal de direção;

Aperte as porcas dos pivô e do terminal de direção;

Posicione a roda e os parafusos da roda e do semi-eixo;

Com o veículo apoiado ao chão, aperte as porcas da roda e do semi-eixo;

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
