Substituição - Kit de Reparo de Junta Homocinética | 2-13-659G-1

Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano;

Retire as abraçadeiras da Coifa da Tulipa e remova o semi-eixo.

Utilizando um alicate para anéis, remova trava e a tripeça;

Utilize solvente ou desengraxante para lavar a tripeça.

Limpe o Semi-eixo para evitar a contaminação da graxa.

Monte manualmente a Coifa;

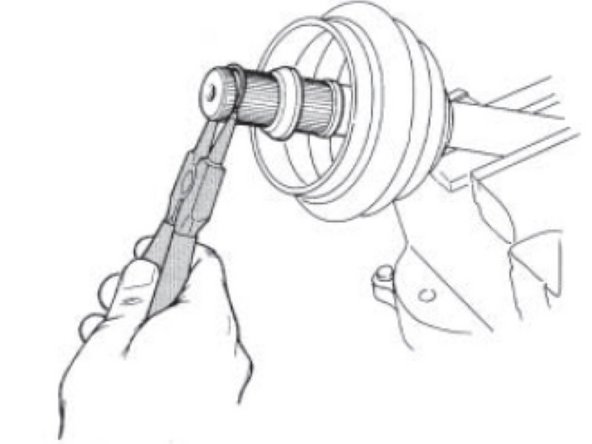

Posicione o estriado da Tripeça no estriado do Semi-eixo. A face plana deve estar voltada para extremidade do eixo;

Coloque a trava;

Monte a coifa no rolamento. Utilize o alicate do tipo ponte para apertar.

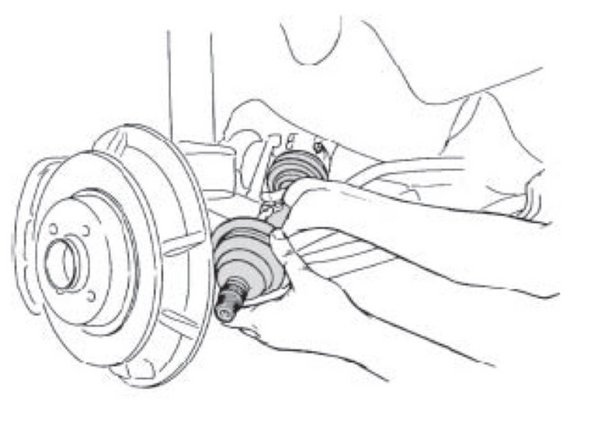

Encaixe a Tripeça na Tulipa.;

Utilize o alicate do tipo ponte para apertar a braçadeira da Tulipa;

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

Aperte as porcas dos Pivô e do Terminal de direção.

Coloque a nova porca da Semi-eixo. Posicione a Roda e os parafusos da roda.

Com o veículo apoiado no chão, aperte as porcas da roda. Aplique 216 Nm na porca do Semi-eixo.

Para evitar desaperto acidental, recrave o colarinho da porca do eixo no rebaixo da Junta.

Complete o óleo do câmbio conforme o manual do veículo.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
