Substituição - Kit de Reparo de Junta Homocinética | 2-13-1159G

Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

Com o auxilio de uma alavanca, force o braço oscilante para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano.

Retire os parafusos da Flange e remova o semi-eixo.

Remova a braçadeiras e afaste a coifa da Flange;

Utilizando um alicate para anéis, remova trava e a tripeça;

Limpe o Semi-eixo para evitar a contaminação da graxa.

Monte manualmente a Coifa;

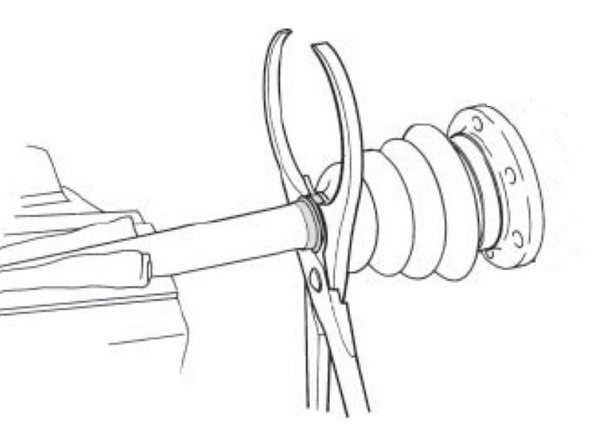

Posicione o estriado da Tripeça no estriado do Semi-eixo. A face plana deve estar voltada para extremidade do eixo;

Coloque a trava;

Fixe a abraçadeira maior, com o auxilio do Alicate especial, na Flange; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

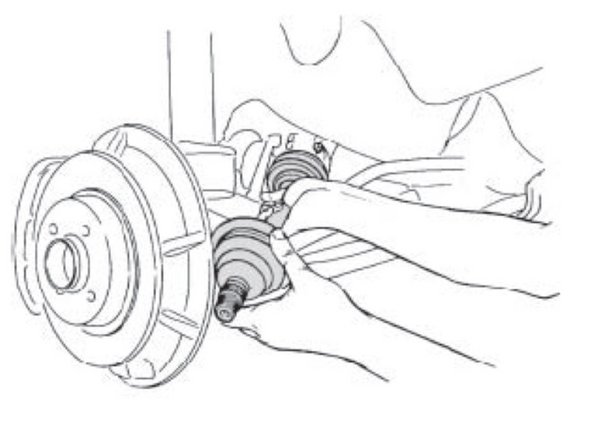

Encaixe a Tripeça na Tulipa.;

Monte os parafusos da Flange;

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

Aperte as porcas do Pivô e do Terminal de direção.

Coloque a porca da Semi-eixo. Posicione a Roda e os parafusos da roda.

Com o veículo apoiado no chão, aperte as porcas da roda.

Aplique de 240 Nm de torque na porca do semi-eixo.

Para evitar desaperto, recrave a porca no rebaixo da Junta Fixa. Complete o óleo do câmbio conforme o manual do veículo.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
