Substituição - Junta Homocinética Fixa Spicer | 1345-909A

Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano.

Remova a braçadeiras e afaste a coifa da Junta Fixa;

Utilizando um Extrator de Junta Homocinética: Prenda a parte ajustável no rebaixo do Semi-eixo (onde fica posicionado a braçadeira da coifa), coloque a porca da Junta Fixa e aperte até a liberação da trava;

Remova a coifa;

Limpe o Semi-eixo para evitar a contaminação da graxa.

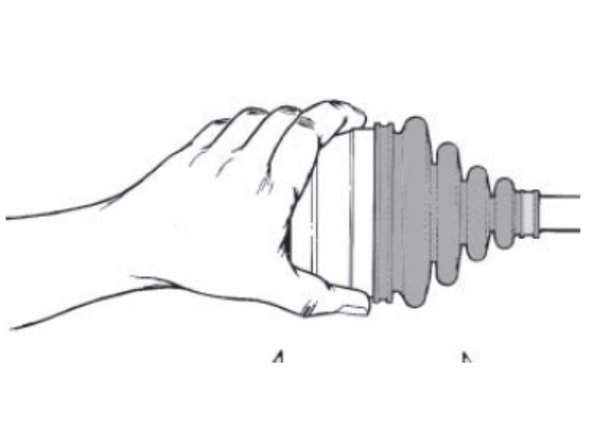

Monte manualmente a Coifa;

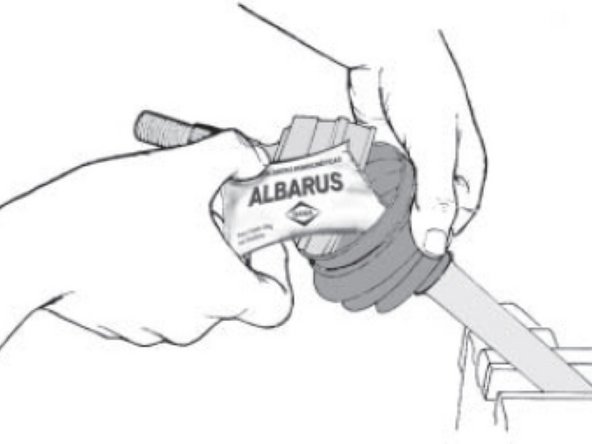

Aplique graxa na junta, começando pelo fundo (usando o bico da bisnaga) e preencha toda cavidade, movimente a gaiola para facilitar o processo;

Posicione o estriado da Junta Fixa, no estriado do Semi-eixo, utilize um martelo de poliuretano e bata na extremidade na Junta, até encaixar o anel trava na ranhura do eixo; Verifique se a Junta esta firme n o eixo, puxando pelo corpo;

Aplique o restante da graxa na coifa;

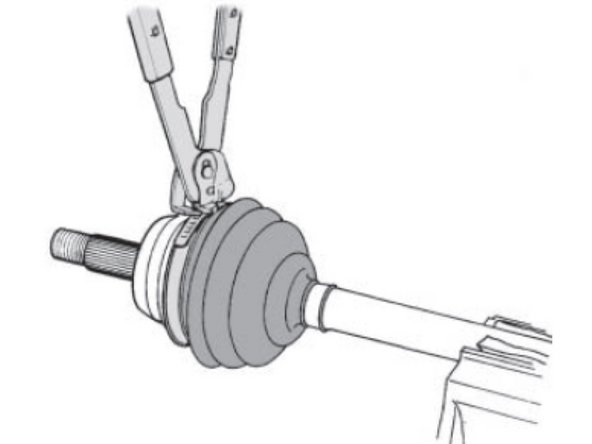

Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

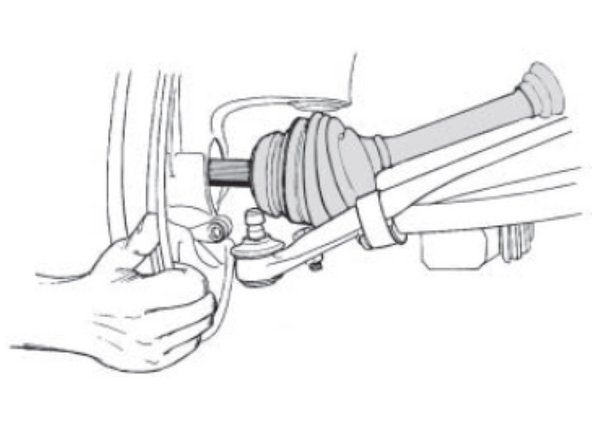

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

Aperte as porcas do Pivô e do Terminal de direção.

Coloque a nova porca da Semi-eixo, não reutilize a porca antiga. Posicione a Roda e os parafusos da roda.

Com o veículo apoiado no chão, aperte as porcas da roda.

Aplique 280 Nm de torque na porca do Semi-eixo .

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
