Substituição - Junta Homocinética Deslizante Spicer |523-449-1

Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano;

Solte os 6 parafusos de fixação da Junta Deslizante da tulipa e remova o semi-eixo do veículo.

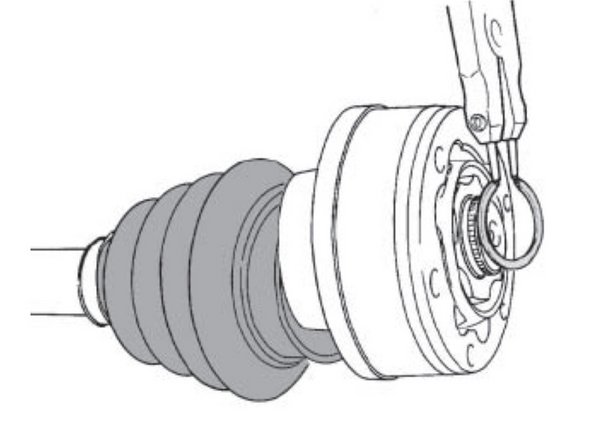

Utilizando um alicate para travas, abra o anel trava e remova do eixo;

Remova a Junta Deslizante , a mola prato e a coifa;

Limpe o Semi-eixo para evitar a contaminação da graxa.

Monte manualmente a Coifa, a junta, a mola prato (com a parte côncava, voltada para o lado de fora da articulação), coloque a vedação entre a flange da coifa e a Junta Deslizante;

Encaixe a Junta Deslizante no semi-eixo. Monte o anel trava;

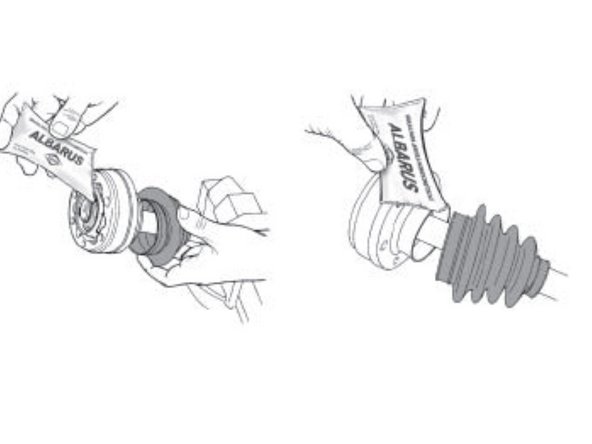

Aplique a graxa na Junta Deslizante;

Coloque a vedação e a capa na Junta Deslizante;

Posicione os parafusos para facilitar o processo;

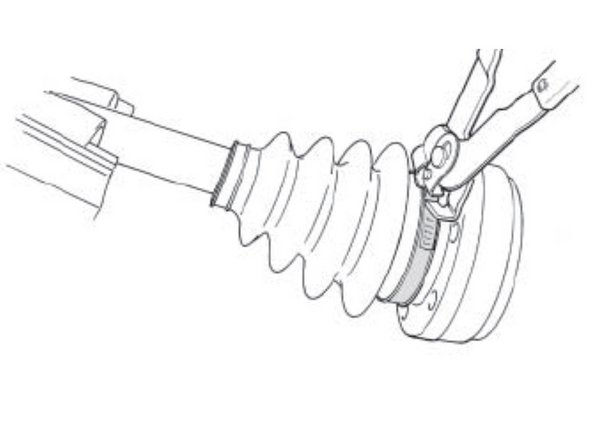

Fixe a abraçadeira maior com o auxilio do Alicate especial, observe o posicionamento da vedação ; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

Encaixe a Junta Deslizante na tulipa do câmbio;

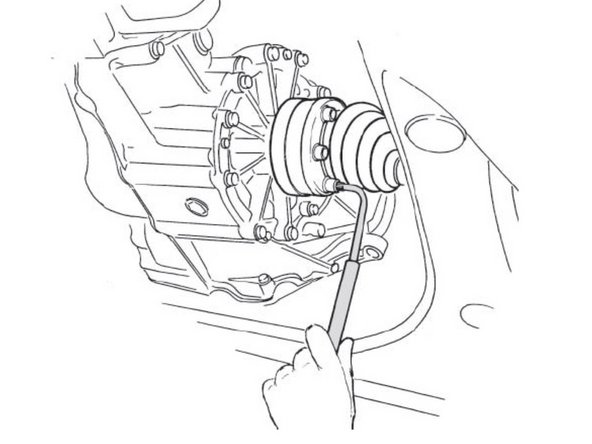

Aplique 40 Nm de torque nos 6 parafusos de fixação da Junta Deslizante;

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

Aperte as porcas dos Pivô e do Terminal de direção.

Coloque a nova porca da Semi-eixo, não reutilize a porca antiga. Posicione a Roda e os parafusos da roda.

Com o veículo apoiado no chão, aperte as porcas da roda. Aplique 216 Nm na porca do Semi-eixo.

Para evitar desaperto acidental, recrave o colarinho da porca do eixo no rebaixo da Junta.
