Introdução

Substituir uma Junta Homocinética Deslizante requer alguns cuidados e ferramentas especificas.

  1. Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda; Solte a bieleta do suporte do amortecedor; Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;
    • Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

    • Solte a bieleta do suporte do amortecedor;

    • Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

    • Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô;

    • Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano;

    • Solte os 6 parafusos de fixação da Junta Deslizante da tulipa e remova o semi-eixo do veículo.

  2. Utilizando um Alicate para anéis, abra o anel trava e remova do eixo; Remova a Junta Deslizante ,a mola prato e a coifa; Limpe o Semi-eixo para evitar a contaminação da graxa.
    • Utilizando um Alicate para anéis, abra o anel trava e remova do eixo;

    • Remova a Junta Deslizante ,a mola prato e a coifa;

    • Limpe o Semi-eixo para evitar a contaminação da graxa.

  3. Monte manualmente a Coifa, a mola prato (com a parte côncava, voltada para o lado de fora da articulação); Encaixe a Junta Deslizante no semi-eixo; Monte o anel trava;

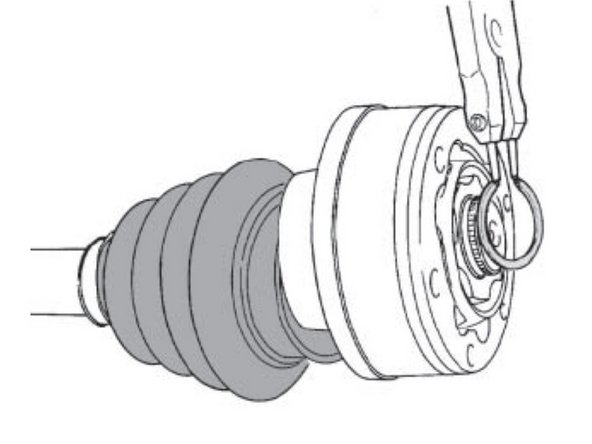

    • Monte manualmente a Coifa, a mola prato (com a parte côncava, voltada para o lado de fora da articulação);

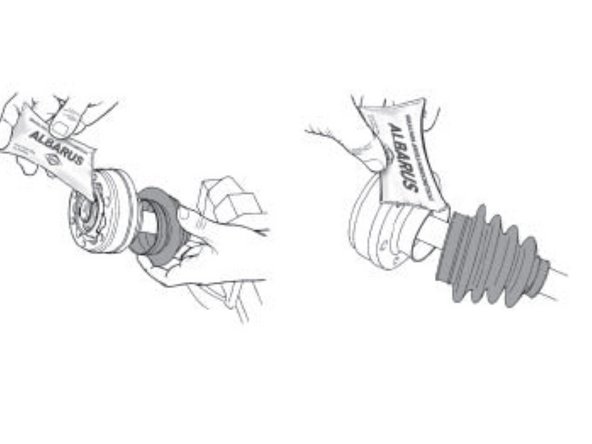

    • Encaixe a Junta Deslizante no semi-eixo;

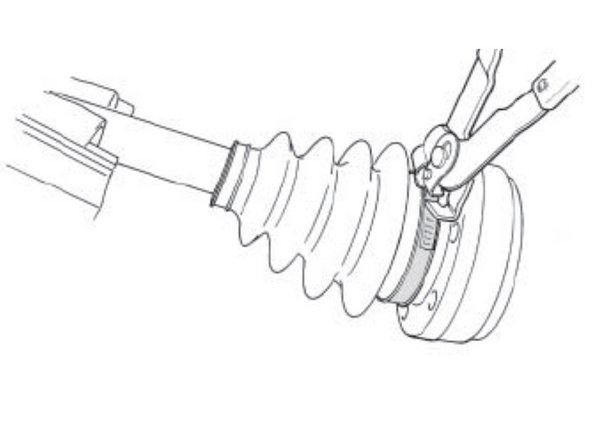

    • Monte o anel trava;

    • Aplique a graxa na Junta Deslizante;

    • Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

  4. Coloque a junta de vedação e encaixe a Junta Deslizante na tulipa do câmbio; encaixe o flange da coifa e a chapas de fixação. Coloque o parafusos; Aplique 40 Nm de torque nos 6 parafusos de fixação da Junta Deslizante; Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

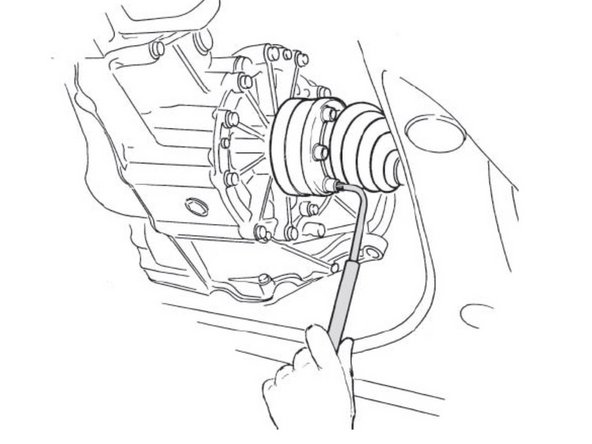

    • Coloque a junta de vedação e encaixe a Junta Deslizante na tulipa do câmbio; encaixe o flange da coifa e a chapas de fixação. Coloque o parafusos;

    • Aplique 40 Nm de torque nos 6 parafusos de fixação da Junta Deslizante;

    • Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

    • Instale a bieleta no suporte do amortecedor;

    • Aperte as porcas dos Pivô e do Terminal de direção.

    • Coloque a nova porca da Semi-eixo, não reutilize a porca antiga. Posicione a Roda e os parafusos da roda.

    • Com o veículo apoiado no chão, aperte as porcas da roda. Aplique 230 Nm na porca do Semi-eixo.

    • Para evitar desaperto acidental, recrave o colarinho da porca do eixo no rebaixo da Junta.

  5. Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.
    • Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

    • Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

    • Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

    • Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

    • Saiba mais em http://www.spicer.com.br/danatureza

Conclusão

Evite danos e desgastes prematuros, após a instalação do Semi-eixo, verifique a geometria do veículo.
