Substituição - Junta Homocinética Deslizante Spicer | 483-829

Com o veículo apoiado no chão, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano.

Solte os 6 parafusos de fixação da Junta Deslizante da tulipa e remova o semi-eixo do veículo.

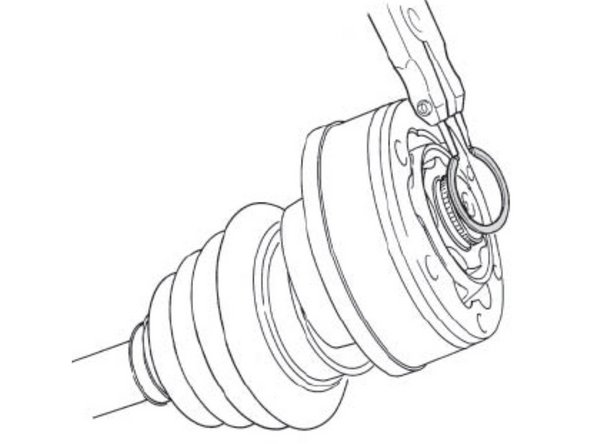

Utilizando uma chave de fenda, abra o anel trava e remova do eixo;

Remova a Junta Deslizante , a mola prato e a coifa;

Limpe o Semi-eixo para evitar a contaminação da graxa.

Monte manualmente a Coifa, a mola prato (com a parte côncava, voltada para o lado de fora da articulação);

Encaixe a Junta Deslizante no semi-eixo. Atenção quanto ao posicionamento, o rebaixo deve estar voltado para o lado do câmbio;

Monte o anel trava;

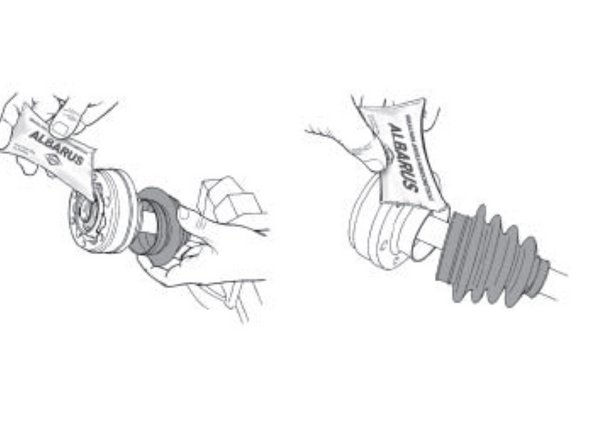

Aplique a graxa na Junta Deslizante;

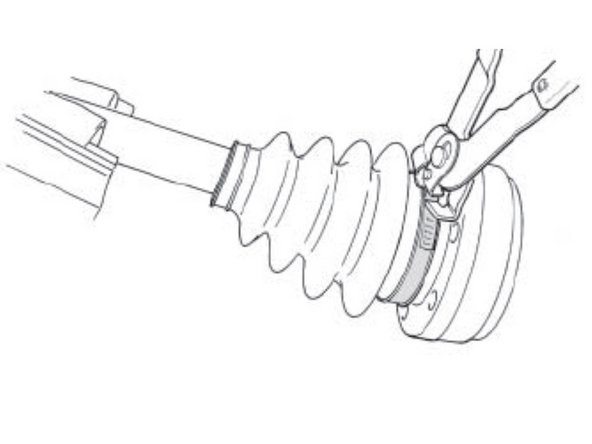

Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

Encaixe a Junta Deslizante na tulipa do câmbio; encaixe o flange da coifa e a chapas de fixação. Coloque o parafusos;

Aplique 40 Nm de torque nos 6 parafusos de fixação da Junta Deslizante;

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

Aperte as porcas do Pivô e do Terminal de direção.

Coloque a porca da Semi-eixo. Posicione a Roda e os parafusos da roda.

Com o veículo apoiado no chão, aperte as porcas da roda.

Atenção a sequencia de torque da porca do Semi-eixo: 1º Passo :300 Nm; 2º Passo: - 360º; 3º Passo: 50 Nm; 4º Passo: + 30º. Esses são passos são importantes, pois são eles que ajustam a folga do rolamento.
