Substituição - Junta Homocinética Deslizante Spicer | 453-299

Com o veículo apoiado no chão, remova a cupilha, solte a porca do semi-eixo e os parafusos da roda; Com o veículo suspenso, remova a roda;

Solte as porcas do pivô e do terminal de direção; Utilizando um Extrator , remova o pivô e o terminal;

Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô;

Puxe a manga de eixo para liberar a Junta Fixa, caso necessite, use um martelo de poliuretano;

Puxe pelo semi-eixo para soltar a Junta Deslizante do Câmbio.

Remova a braçadeiras e afaste a coifa da Junta Deslizante;

Utilizando um Alicate para anéis, abra a trava e remova a Junta Deslizante do eixo;

Remova a coifa;

Limpe o Semi-eixo para evitar a contaminação da graxa.

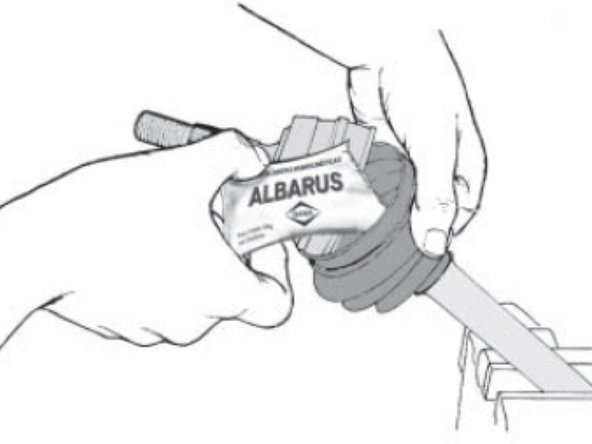

Monte manualmente a Coifa;

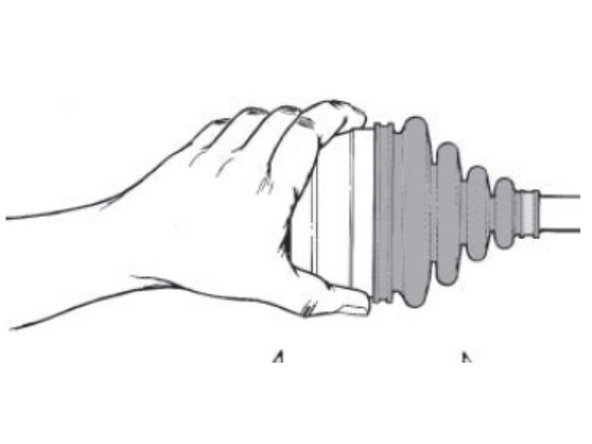

Aplique graxa na junta, começando pelo fundo (usando o bico da bisnaga) e preencha toda cavidade, movimente a gaiola para facilitar o processo;

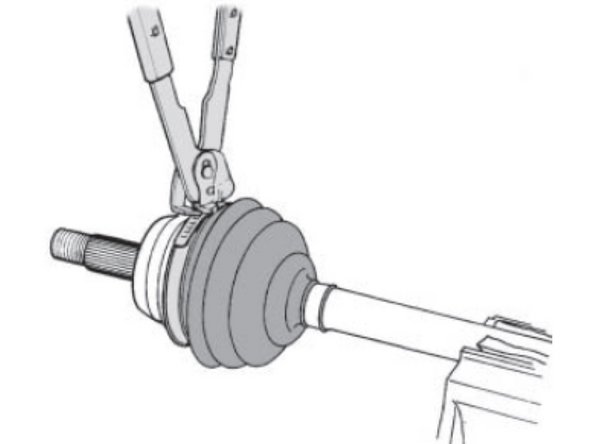

Posicione o estriado da Junta Deslizante, no estriado do Semi-eixo, utilize um martelo de poliuretano e bata na extremidade na Junta, até encaixar o anel trava na ranhura do eixo; Verifique se a Junta esta firme n o eixo, puxando pelo corpo;

Aplique o restante da graxa na coifa;

Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

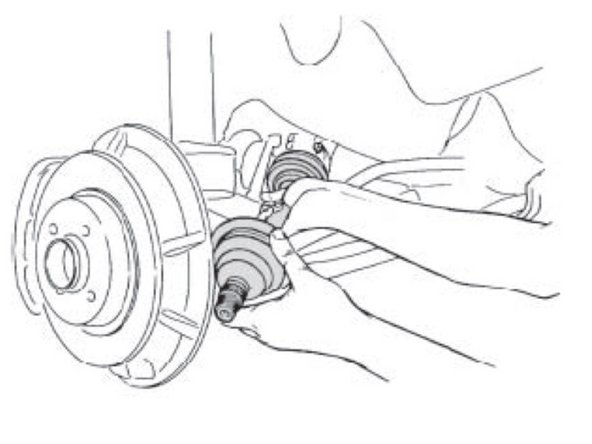

Coloque o anel trava na ponta da Junta Deslizante. Encaixe no câmbio até travar;

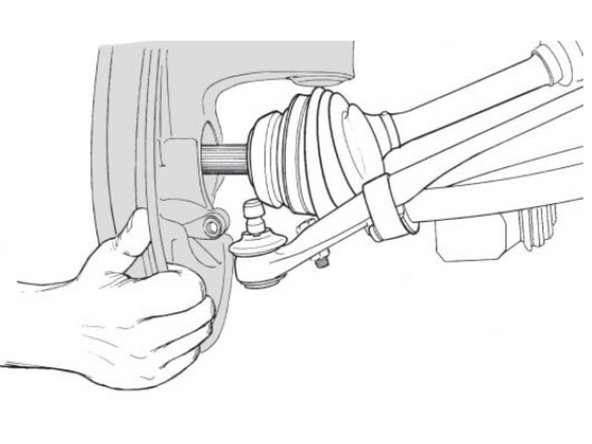

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção;

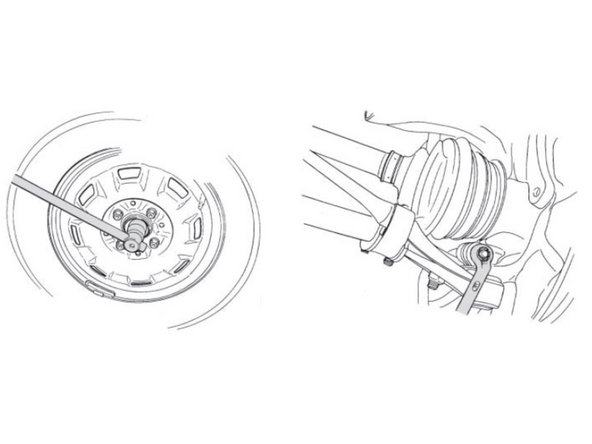

Aperte as porcas dos Pivô e do Terminal de direção.

Coloque a porca castelo do Semi-eixo. Posicione a Roda e os parafusos da roda.

Atenção a sequencia de torque da porca do Semi-eixo: 1º Passo :100 Nm; 2º Passo: + 30º; 3º Passo: +15º. Esses são passos são importantes, pois são eles que ajustam a folga do rolamento.

Coloque a cupilha no alojamento e recrave as pontas de acordo com encaixe da porca castelo.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
