Introduction

Substituir uma Junta Homocinética Deslizante requer alguns cuidados e ferramentas especificas.

  1. Solte os 6 parafusos de fixação da Junta Deslizante da ponta de eixo;
    • Solte os 6 parafusos de fixação da Junta Deslizante da ponta de eixo;

    • Solte os 6 parafusos de fixação da Junta Deslizante da tulipa e remova o semi-eixo do veículo.

  2. Utilizando uma chave de fenda, abra o anel trava e remova do eixo; Remova a Junta Deslizante , a mola prato e a coifa;
    • Utilizando uma chave de fenda, abra o anel trava e remova do eixo;

    • Remova a Junta Deslizante , a mola prato e a coifa;

    • Limpe o Semi-eixo para evitar a contaminação da graxa.

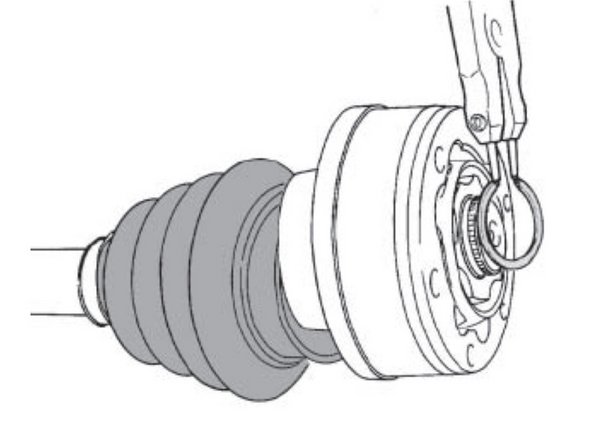

  3. Monte manualmente a Coifa e a mola prato, com a face de maior diâmetro voltada para Junta Deslizante; Encaixe a Junta Deslizante no semi-eixo. Atenção quanto ao posicionamento, o rebaixo deve estar voltado para o lado do câmbio ou da roda; Monte o anel trava;
    • Monte manualmente a Coifa e a mola prato, com a face de maior diâmetro voltada para Junta Deslizante;

    • Encaixe a Junta Deslizante no semi-eixo. Atenção quanto ao posicionamento, o rebaixo deve estar voltado para o lado do câmbio ou da roda;

    • Monte o anel trava;

    • Aplique a graxa na Junta Deslizante;

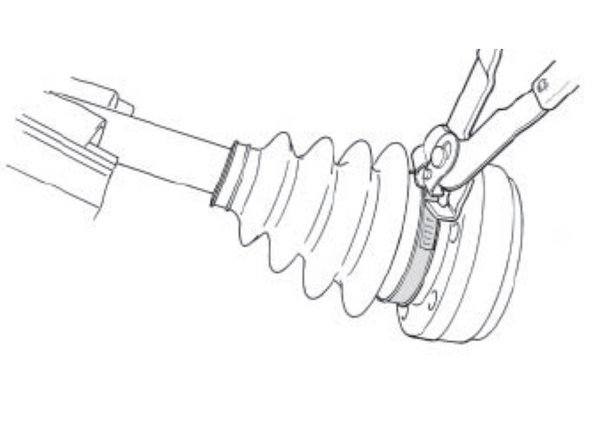

    • Fixe a abraçadeira maior com o auxilio do Alicate especial; Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo pra entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.

  4. Encaixe a Junta Deslizante na tulipa do câmbio; encaixe o flange da coifa e a chapas de fixação. Coloque o parafusos;
    • Encaixe a Junta Deslizante na tulipa do câmbio; encaixe o flange da coifa e a chapas de fixação. Coloque o parafusos;

    • Encaixe a outra Junta Deslizante na ponta de eixo; encaixe o flange da coifa e a as chapas de fixação. Coloque os parafusos;

    • Aplique 40 Nm de torque nos 6 parafusos de fixação da Junta Deslizante;

  5. Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.
    • Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

    • Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

    • Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

    • Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

    • Saiba mais em http://www.spicer.com.br/danatureza

Conclusion

Evite danos e desgastes prematuros, após a instalação do Semi-eixo, verifique a geometria do veículo.
