SPL140-1XS | Troca e Instalação

Remova os parafusos dos pratos das capas;

Utilizando uma prensa, pressione as capas até que o corpo da cruzeta encoste na parte interna do olhal. Atenção ao nivelamento e alinhamento da prensa para não prejudicar a luva, flange ou terminal, utilize um apoio que permita a passagem da capa;

As vedações da capa podem impedir que elas se soltem facilmente, após a prensagem, utilize um alicate para removê-las;

Repita a operação do lado oposto;

Ao remover as capas, observe se contém todos os roletes, examine o corpo da cruzeta, se não há marcas ou desgaste excessivo. Esses sinais indicam outros problemas no Cardan, como desalinhamento ou falta de lubrificação.

Não reutilize as capas, parafusos e pratos. O Kit Spicer fornece todos os acessórios necessários; Verifique se não há impurezas ou oxidações nos olhais de fixação das luvas, flanges ou terminais;

Remova as capas da cruzeta com cuidado para não desalinhar ou remover os roletes;

Posicione a cruzeta com a graxeira voltada para o tubo e as pontas da graxeira para as laterais, nunca para olhal;

Posicione a capa no olhal de baixo de forma perpendicular, não utilize óleo ou graxa nos olhais;

Com a capa pré-encaixada, utilize um dos gabaritos de instalação que acompanham o Kit Spicer;

Na prensa utilize um apoio do lado oposto e pressione o garfo, flange ou terminal até encostar o olhal no gabarito de montagem, neste processo, assim como na desmontagem, é fundamental a atenção ao nivelamento e alinhamento do conjunto;

Pré-monte a capa do lado oposto, caso necessite, utilize um martelo de poliuretano;

Refaça o processo, utilizando os gabaritos de montagem nos dois olhais; Confira se as capas estão aproximadamente 5 mm acima da face dos olhais;

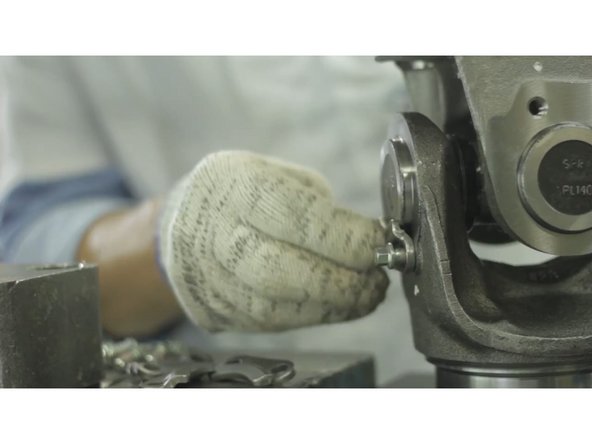

Posicione os pratos e parafusos, caso necessite, utilize um martelo de poliuretano e bata suavemente para posicionar corretamente os pratos;

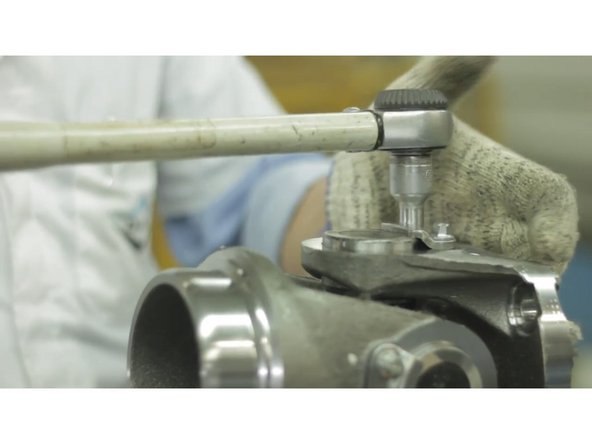

Aplique de 35 a 40 Nm de torque nos parafusos dos pratos;

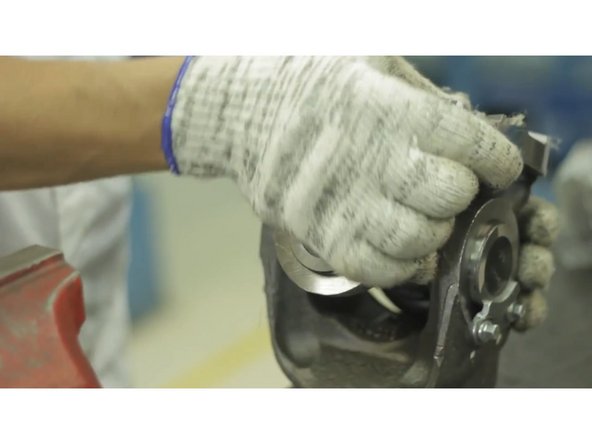

Após apertar, confira se a cruzeta se movimenta livremente e sem ruídos;

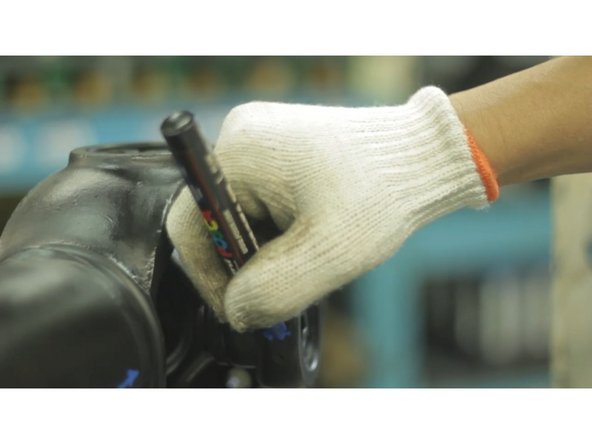

ANTES DE REMOVER O CARDAN, FAÇA MARCAÇÕES PARA GARANTIR O ALINHAMENTO.

A SPICER RECOMENDA A ULTILIZAÇÃO DE GRAXA A BASE DE SABÃO DE LÍTIO COM ADITIVOS EP E GRAU DE CONSCISTÊNCIA NLGI 2.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

A lubrificação inadequada ou o reaproveitamento das peças de acoplamento ou parafusos podem causar a falha do cardan ou até a separação do cardan do veículo. Um cardan separado do veículo pode causar acidente e até mesmo mortes. Não arrisque com a segurança.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

Saiba mais em http://www.spicer.com.br/danatureza
