Introdução

Para todo bom serviço, sua segurança e saúde vem em primeiro lugar. Use os EPIs de segurança SEMPRE.. Siga os passo com cuidado e atenção.

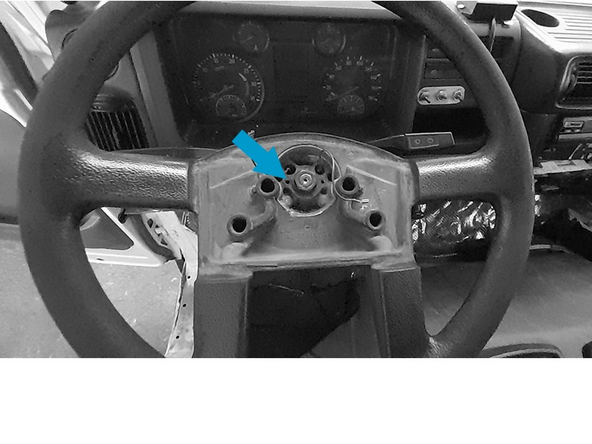

  1. Antes de iniciar a desmontagem, deixe as rodas e volante alinhados Retire a capa do botão da buzina e solte a porca de fixação do volante para que ele possa ser removido com o auxílio de um saca volante adequado. Retire a capa do botão da buzina e solte a porca de fixação do volante para que ele possa ser removido com o auxílio de um saca volante adequado.
    • Antes de iniciar a desmontagem, deixe as rodas e volante alinhados

    • Retire a capa do botão da buzina e solte a porca de fixação do volante para que ele possa ser removido com o auxílio de um saca volante adequado.

  2. Retire a chave de seta e comando do limpador de pára-brisas removendo os três parafusos de fenda, retire também o fio de contato da buzina na lateral da coluna removendo o parafuso philips, mas volte a colocar o parafuso no lugar e em seguida retire o comutador de ignição com rolamento superior removendo o parafuso Allen 6 Retire também o fio de contato da buzina na lateral da coluna removendo o parafuso philips, Volte a colocar o parafuso no lugar.
    • Retire a chave de seta e comando do limpador de pára-brisas removendo os três parafusos de fenda, retire também o fio de contato da buzina na lateral da coluna removendo o parafuso philips, mas volte a colocar o parafuso no lugar e em seguida retire o comutador de ignição com rolamento superior removendo o parafuso Allen 6

    • Retire também o fio de contato da buzina na lateral da coluna removendo o parafuso philips,

    • Volte a colocar o parafuso no lugar.

    • Retire o comutador de ignição com rolamento superior, removendo o parafuso Allen 6

  3. Retire o parafuso sextavado de fixação da coluna à caixa de direção. Deslize o conjunto para cima.

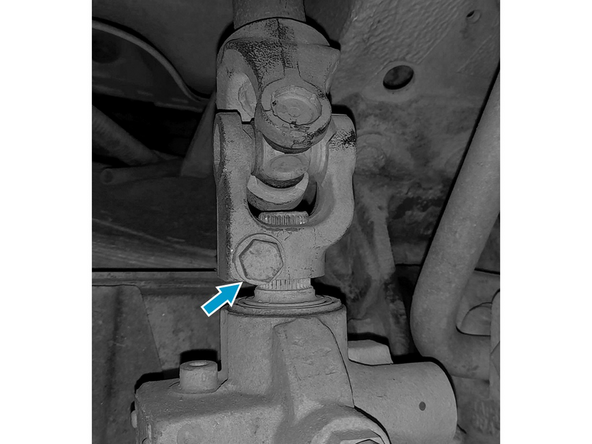

    • Retire o parafuso sextavado de fixação da coluna à caixa de direção.

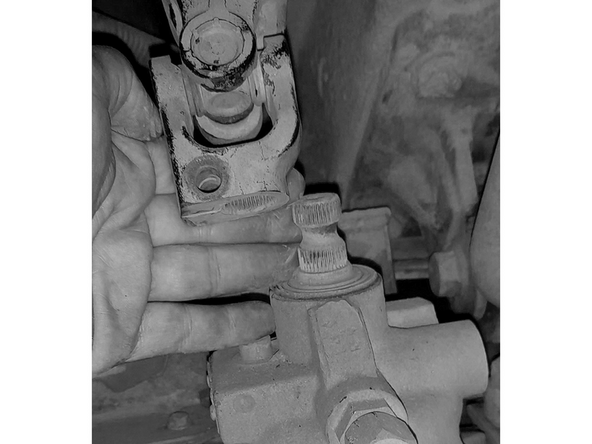

    • Deslize o conjunto para cima.

  4. Retire os 4 parafusos que fixam o suporte da coluna de direção ao painel. Remova o cojunto do veículo.

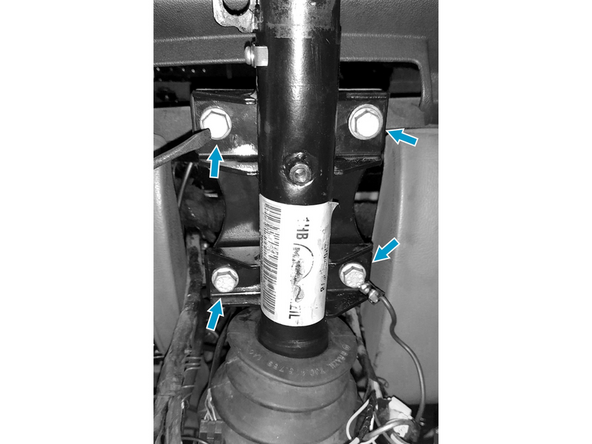

    • Retire os 4 parafusos que fixam o suporte da coluna de direção ao painel.

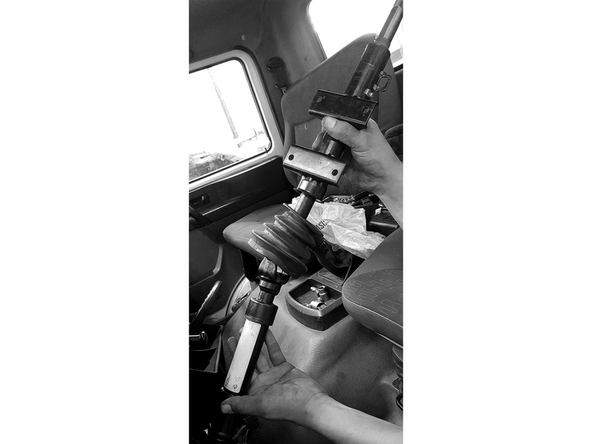

    • Remova o cojunto do veículo.

  5. Leve o conjunto à uma bancada. Retire o parafuso sextavado que fixa a parte superior da coluna à inferior. Retire o guarda-pó, o parafuso philips e o clipe de contato da buzina e leve o conjunto à uma prensa hidráulica

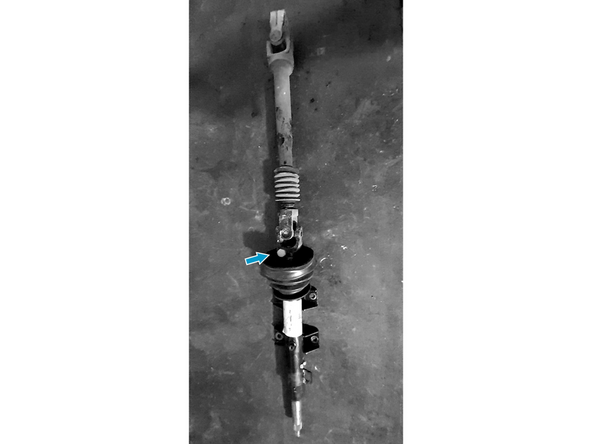

    • Leve o conjunto à uma bancada.

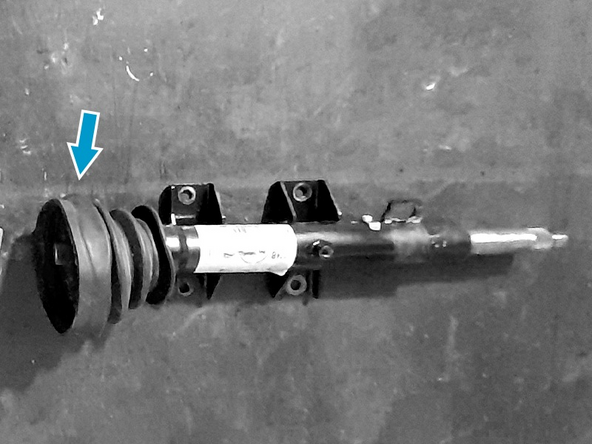

    • Retire o parafuso sextavado que fixa a parte superior da coluna à inferior.

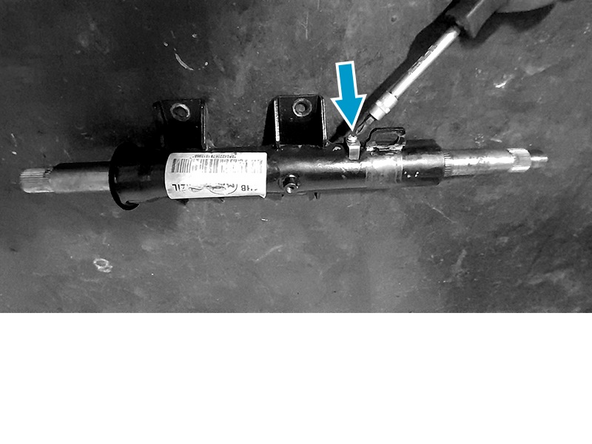

    • Retire o guarda-pó, o parafuso philips e o clipe de contato da buzina e leve o conjunto à uma prensa hidráulica

    • Retire o parafuso philips.

    • Retire o clipe de contato da buzina.

    • Leve o conjunto à uma prensa hidráulica.

  6. Utilize um dispositivo com aproximadamente 50mm de diâmetro e 120mm de comprimento para apoiar onde indicado pelas setas coloridas na figura. Prense o suporte da coluna para baixo.

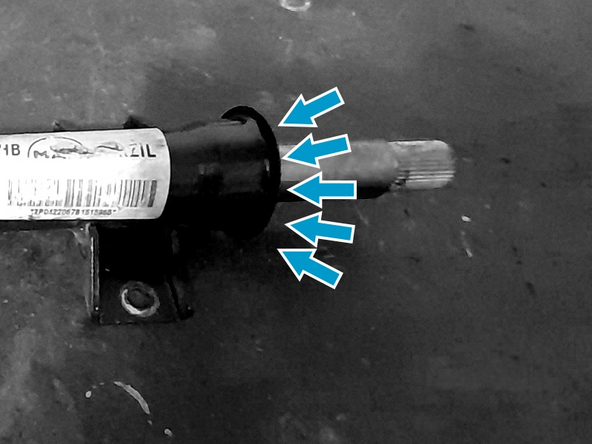

    • Utilize um dispositivo com aproximadamente 50mm de diâmetro e 120mm de comprimento para apoiar onde indicado pelas setas coloridas na figura.

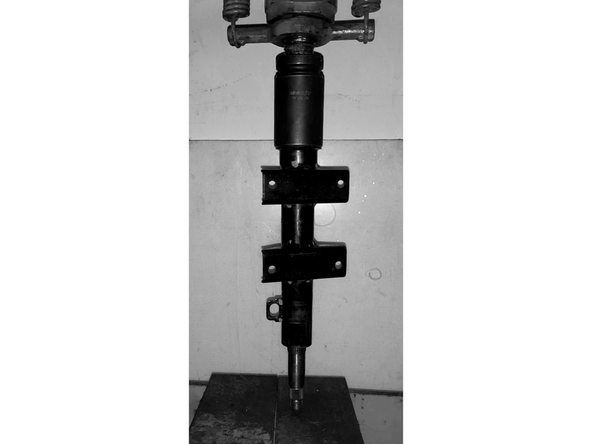

    • Prense o suporte da coluna para baixo.

  7. Leve novamente o conjunto à bancada. Remova o guia do rolamento superior e sua arruela de encosto.

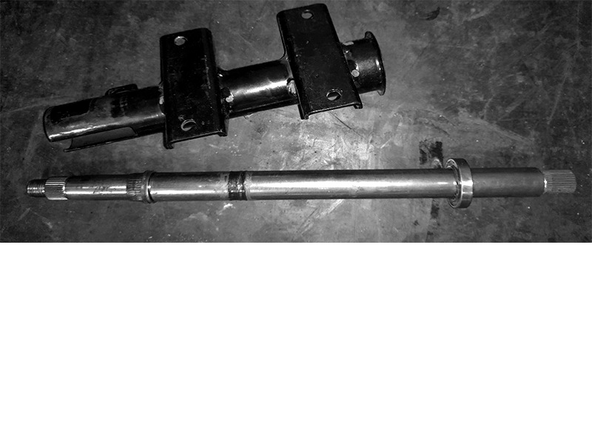

    • Leve novamente o conjunto à bancada.

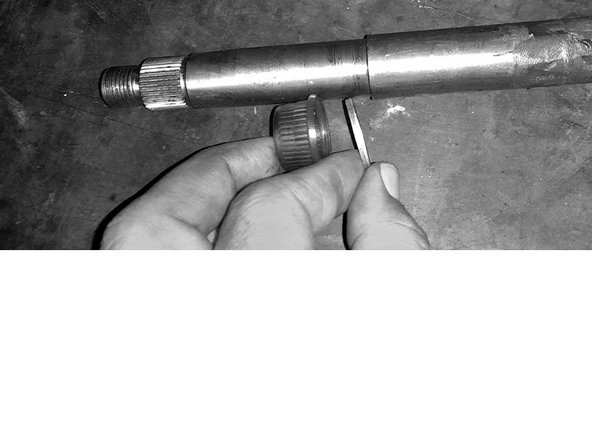

    • Remova o guia do rolamento superior e sua arruela de encosto.

  8. Remova a trava superior do rolamento e apoie seu anel interno na base da prensa para efetuar o sacamento. Após sacar o rolamento retire também a trava inferior. Após sacar o rolamento retire também a trava inferior.

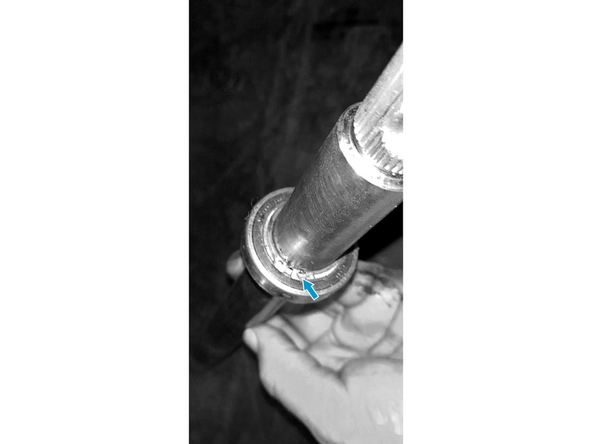

    • Remova a trava superior do rolamento e apoie seu anel interno na base da prensa para efetuar o sacamento.

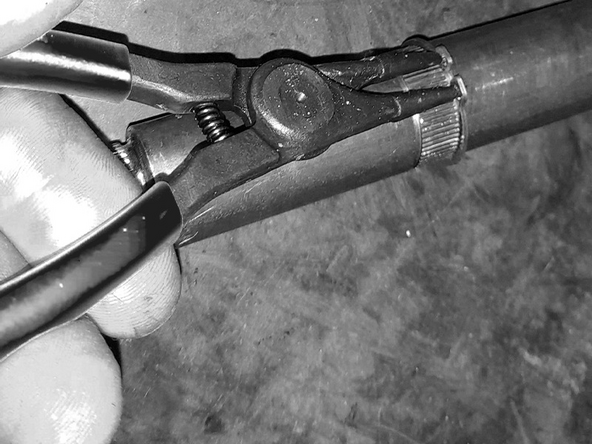

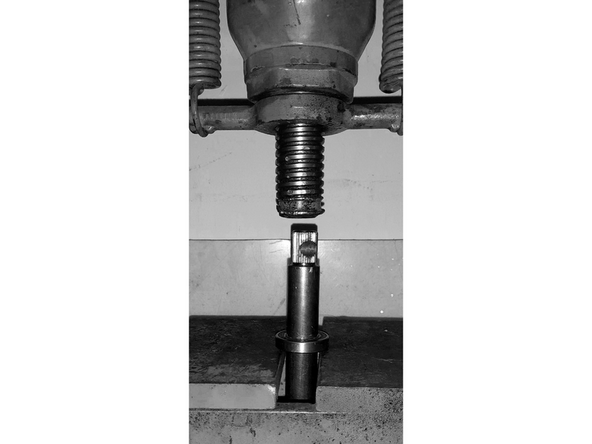

    • Após sacar o rolamento retire também a trava inferior.

  9. Examine o rolamento e as travas e se necessário faça a substituição. Insira na nova coluna a trava inferior. Manualmente encaixe o rolamento até próximo ao seu alojamento.

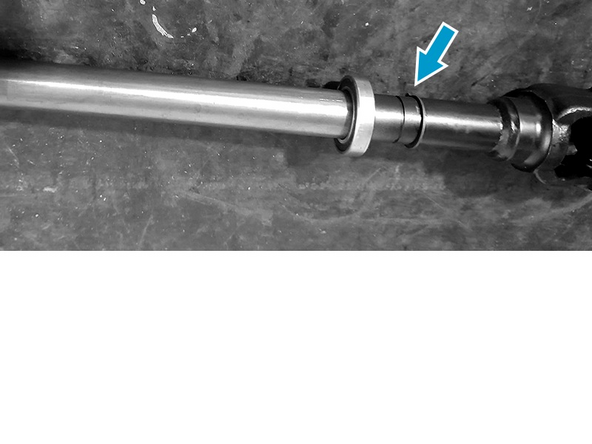

    • Examine o rolamento e as travas e se necessário faça a substituição.

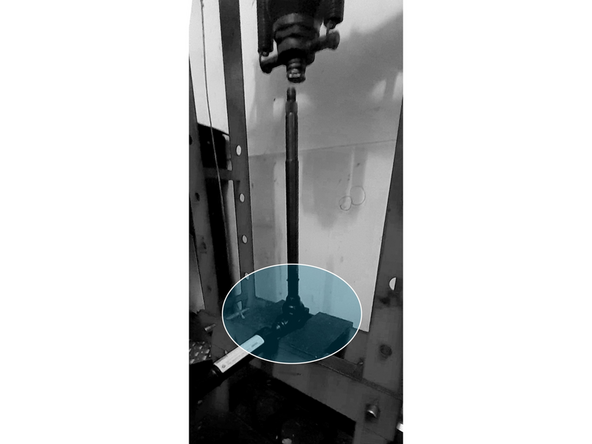

    • Insira na nova coluna a trava inferior.

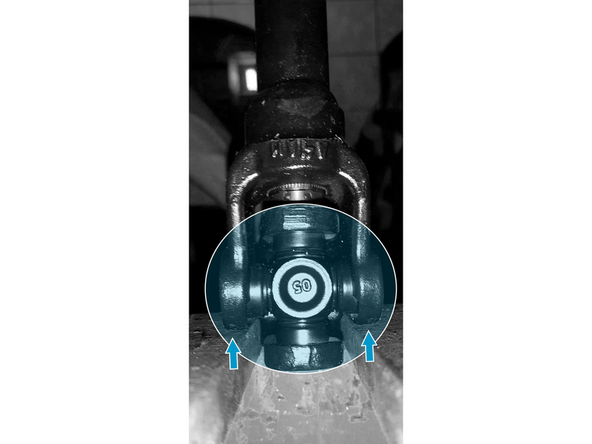

    • Manualmente encaixe o rolamento até próximo ao seu alojamento.

    • Leve ate uma prensa.

    • Posicione a coluna na prensa em forma de "L" e faça de modo que garfo da articulação apoie na base da prensa.

  10. Utilize um dispositivo com aproximadamente 26mm de diâmetro e 350mm de comprimento para apoiar no anel interno do rolamento. Faça a prensagem como ilustrado, até que o rolamento encostre levemente na trava inferior. Depois encaixe a trava superior e o guarda-pó.

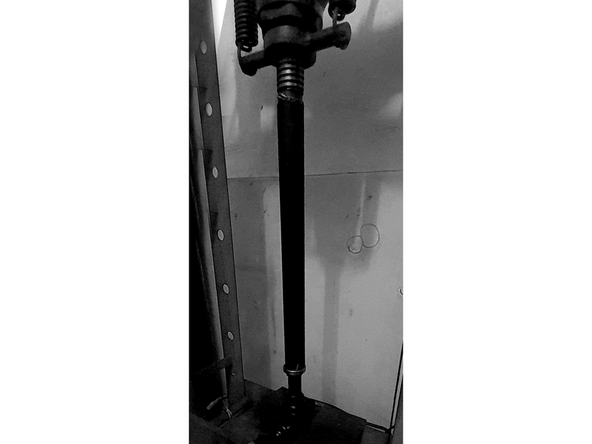

    • Utilize um dispositivo com aproximadamente 26mm de diâmetro e 350mm de comprimento para apoiar no anel interno do rolamento.

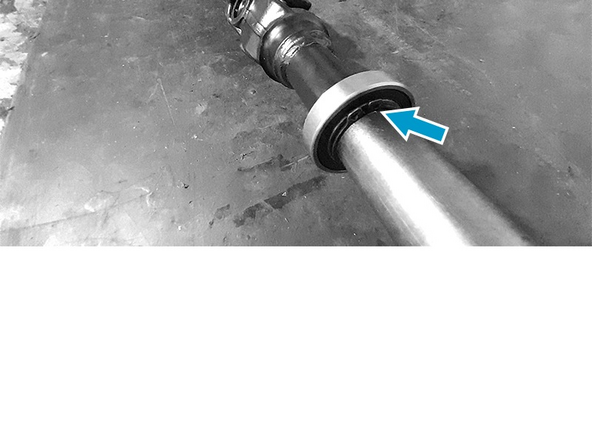

    • Faça a prensagem como ilustrado, até que o rolamento encostre levemente na trava inferior.

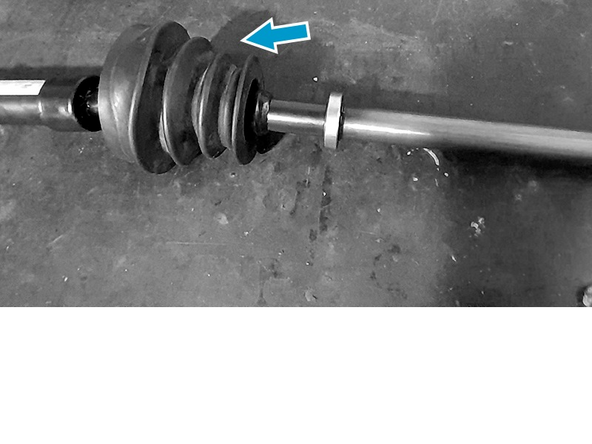

    • Depois encaixe a trava superior e o guarda-pó.

  11. Monte o suporte na coluna de direção fazendo seu encaixe sobre o anel externo do rolamento.

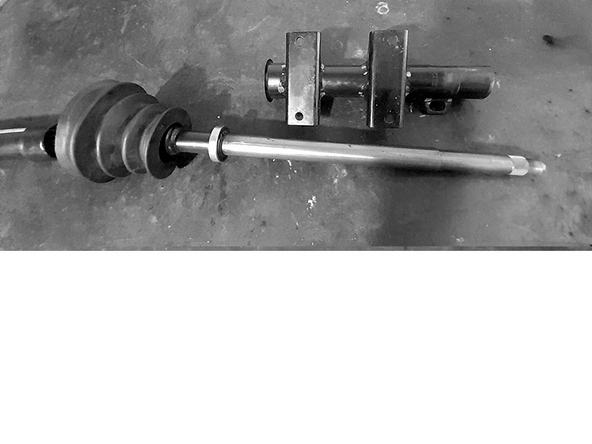

    • Monte o suporte na coluna de direção fazendo seu encaixe sobre o anel externo do rolamento.

    • Preferencialmente apoie o rolamento na base da prensa e no sentido contrário prense o suporte.

    • O rolamento penetra além da face do suporte e deve ser prensado até o batente.

  12. Após a montagem do suporte na coluna, insira a arruela e o guia do rolamento superior e também o clipe de contato da buzina. Após a montagem do suporte na coluna, insira a arruela e o guia do rolamento superior e também o clipe de contato da buzina. Após a montagem do suporte na coluna, insira a arruela e o guia do rolamento superior e também o clipe de contato da buzina.

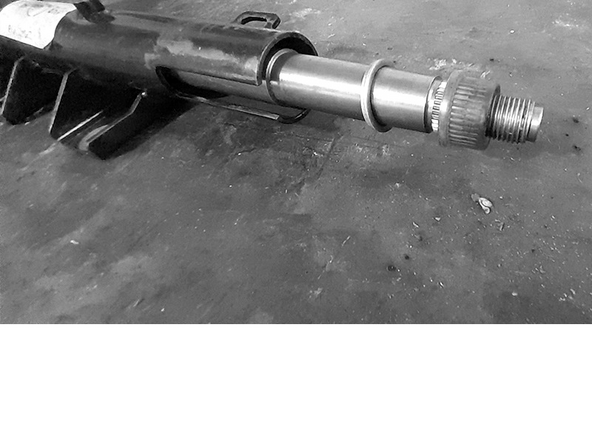

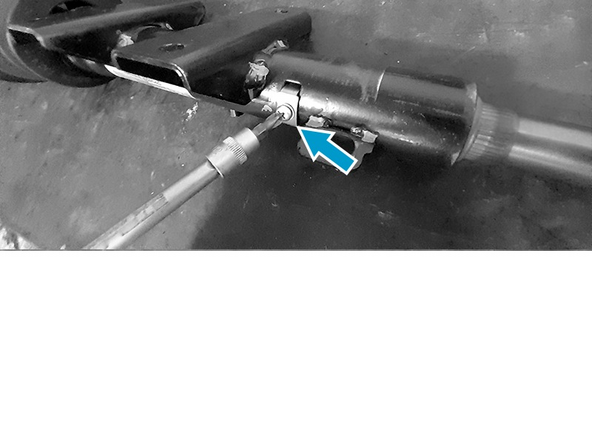

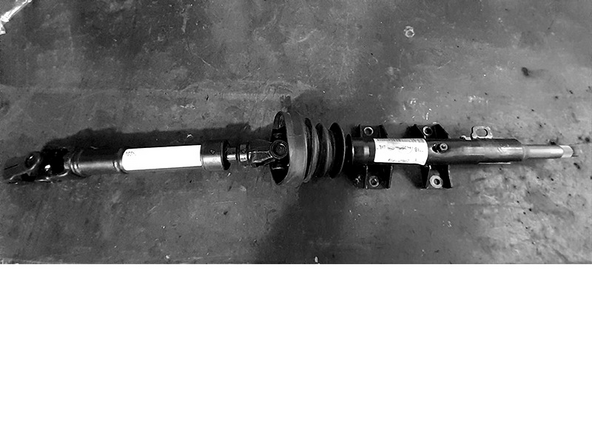

    • Após a montagem do suporte na coluna, insira a arruela e o guia do rolamento superior e também o clipe de contato da buzina.

  13. A instalação deve seguir os passos inversos da desmontagem: Inicie encaixando o conjunto da coluna de direção no painel do veículo.
    • A instalação deve seguir os passos inversos da desmontagem:

    • Inicie encaixando o conjunto da coluna de direção no painel do veículo.

    • Instale os 4 parafusos de fixação.

  14. Encaixe a articulação da coluna no eixo estriado de entrada da caixa de direção.

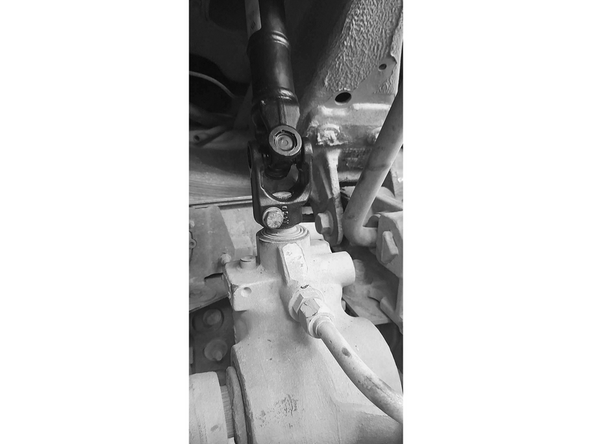

    • Encaixe a articulação da coluna no eixo estriado de entrada da caixa de direção.

    • Torqueie o sextavado de fixação.

    • Cuidado: certifique-se de que as estrias da coluna de direção (terminal com 30 estrias) são compatíveis com as estrias da caixa de direção (ponteira com 36 estrias).

  15. Instale o comutador de ignição com rolamento superior e torqueie o parafuso. Ligue o fio de contato da buzina na lateral da coluna. Reinstale a chave de seta e o comando do limpador de pára-brisas.

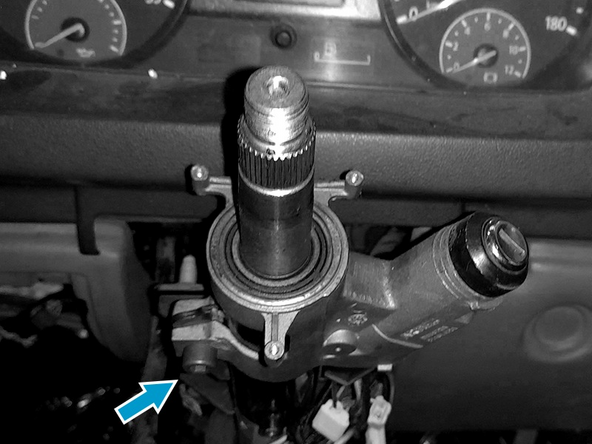

    • Instale o comutador de ignição com rolamento superior e torqueie o parafuso.

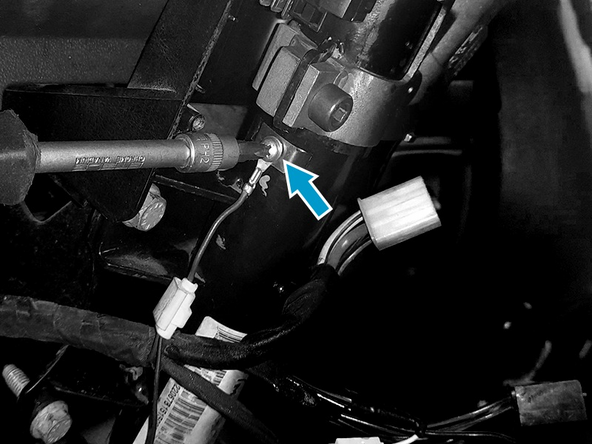

    • Ligue o fio de contato da buzina na lateral da coluna.

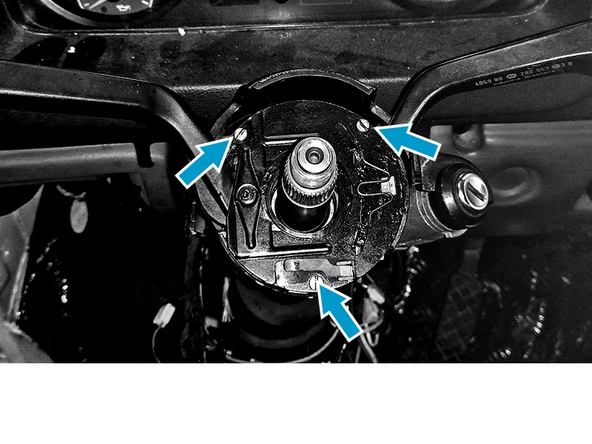

    • Reinstale a chave de seta e o comando do limpador de pára-brisas.

  16. Reinstale os acabamentos plásticos da coluna de direção. Reinstale o volante de direção e coloque a porca de fixação provisoriamente sem torquer.

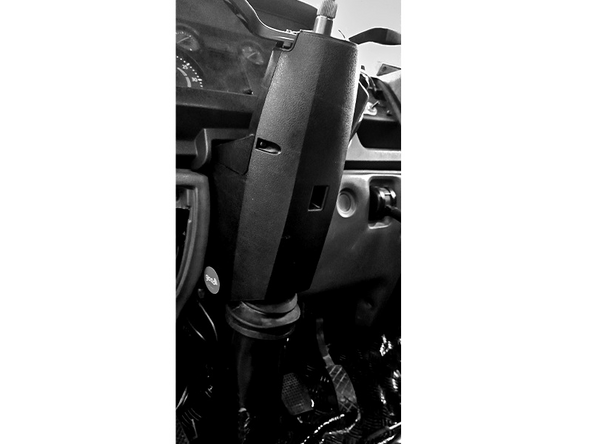

    • Reinstale os acabamentos plásticos da coluna de direção.

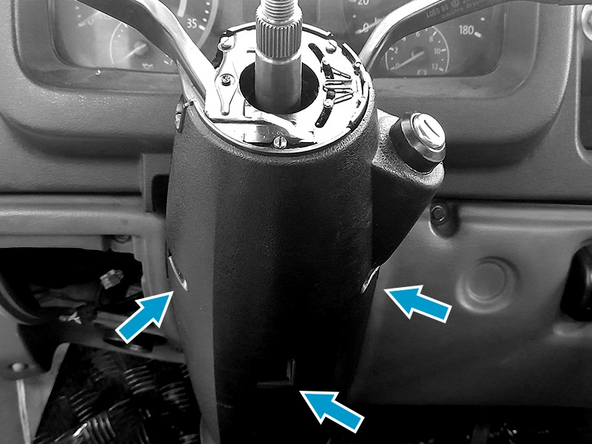

    • Reinstale o volante de direção e coloque a porca de fixação provisoriamente sem torquer.

  17. Realize teste de rodagem. Alinhe a posição do volante. Finalize com o torque na porca central e colocação da capa do botão da buzina.

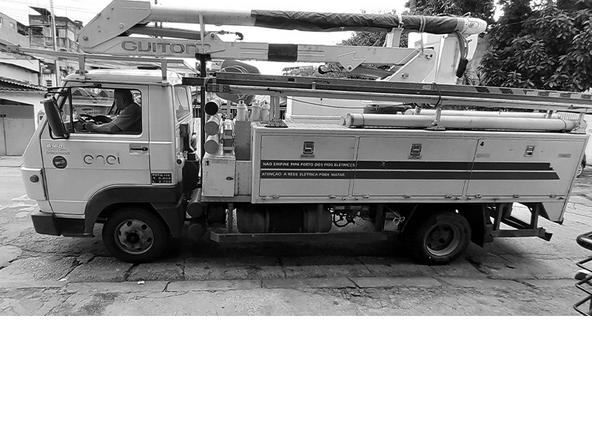

    • Realize teste de rodagem.

    • Alinhe a posição do volante.

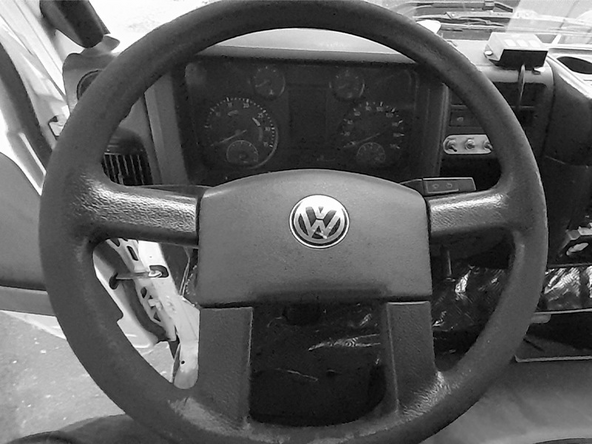

    • Finalize com o torque na porca central e colocação da capa do botão da buzina.

Conclusão

A coluna de direção é um item de segurança, por isso, deve se observar atentamente as recomendações e instruções de instalação afim de garantir a segurança da aplicação.

A substituição da coluna de direção e ou seus componentes, deve ser realizada sempre por um profissional habilitado com o auxílio de equipamentos adequados.

1. Verifique se todos os componentes do sistema de direçãoo permanecem originais do veículo:

• ALERTA: Qualquer alteração dos componentes comprometem a segurança do veículo!

2. A coluna de direção Spicer nao pode ser modificada, soldada, usinada, adaptada ou retrabalhada:

• ALERTA: Qualquer alteração da peça compromete a segurança do vefculo!
