5-515XS | Troca e Instalação

Remova os parafusos de fixação das abraçadeiras e retire as capas.

Remova manualmente as capas e a cruzeta;

Ao remover as capas, observe se contém todos os roletes, examine o corpo da cruzeta, se não há marcas ou desgaste excessivo. Esses sinais indicam outros problemas no Cardan, como desalinhamento ou falta de lubrificação.

Não reutilize as capas nem os plates. O Kit Spicer fornece todos os acessórios necessários; Verifique se não há impurezas ou oxidações nos olhais de fixação das luvas, flanges ou terminais;

Remova as capas da cruzeta com cuidado para não desalinhar ou remover os roletes;

Posicione a cruzeta com a graxeira voltada para o tubo e as pontas da graxeira voltadas para as laterais, nunca para olhal;

Encaixe a capa no olhal de baixo de forma perpendicular, não utilize óleo ou graxa nos olhais, caso necessite, utilize um martelo de poliuretano para encostar os plates nos olhais;

Após montar todas as capas, aplique de 51 a 65 Nm de torque nos parafusos dos plates;

Confira se a cruzeta se movimenta livremente e sem ruídos;

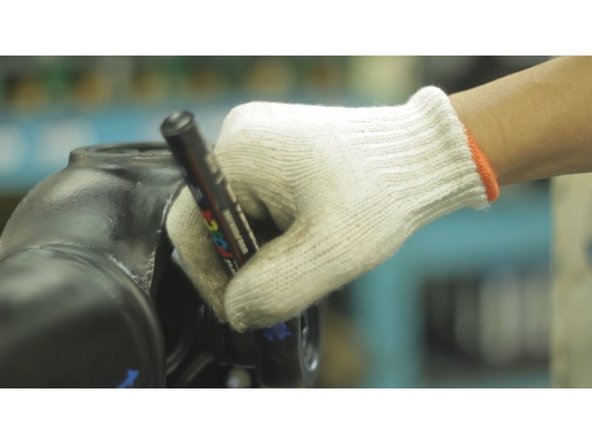

ANTES DE REMOVER O CARDAN, FAÇA MARCAÇÕES PARA GARANTIR O ALINHAMENTO.

A SPICER RECOMENDA A ULTILIZAÇÃO DE GRAXA A BASE DE SABÃO DE LÍTIO COM ADITIVOS EP E GRAU DE CONSCISTÊNCIA NLGI 2

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

A lubrificação inadequada ou o reaproveitamento das peças de acoplamento ou parafusos podem causar a falha do cardan ou até a separação do cardan do veículo. Um cardan separado do veículo pode causar acidente e até mesmo mortes. Não arrisque com a segurança.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

Saiba mais em http://www.spicer.com.br/danatureza
