Introdução

Trocar uma cruzeta Spicer Série 10 é bem simples, e envolve 3 atividades: retirar a cruzeta antiga e analisar a cruzeta e o cardan; instalar a cruzeta nova, avaliando novamente o conjunto do cardan e por fim, lubrificar.

  1. Remova os parafusos de fixação das abraçadeiras e retire as capas; Remova manualmente as capas e a cruzeta; Ao remover as capas, observe se contém todos os roletes, examine o corpo da cruzeta, se não há marcas ou desgaste excessivo. Esses sinais indicam outros problemas no Cardan, como desalinhamento ou falta de lubrificação.
    • Remova os parafusos de fixação das abraçadeiras e retire as capas;

    • Remova manualmente as capas e a cruzeta;

    • Ao remover as capas, observe se contém todos os roletes, examine o corpo da cruzeta, se não há marcas ou desgaste excessivo. Esses sinais indicam outros problemas no Cardan, como desalinhamento ou falta de lubrificação.

    • Descarte apropriadamente os parafusos, capas e roletes usados, que nunca devem ser reutilizados.

  2. Não reutilize as capas, os plates e os parafusos. O Kit Spicer fornece todos os acessórios necessários; Verifique se não há impurezas ou oxidações nos olhais de fixação das luvas, flanges ou terminais; Remova as capas da cruzeta com cuidado para não desalinhar ou remover os roletes;
    • Não reutilize as capas, os plates e os parafusos. O Kit Spicer fornece todos os acessórios necessários;

    • Verifique se não há impurezas ou oxidações nos olhais de fixação das luvas, flanges ou terminais;

    • Remova as capas da cruzeta com cuidado para não desalinhar ou remover os roletes;

    • Posicione a cruzeta com a graxeira voltada para o tubo e as pontas da graxeira voltadas para as laterais, nunca para olhal;

    • Encaixe a capa no olhal de baixo de forma perpendicular, não utilize óleo ou graxa nos olhais, caso necessite, utilize um martelo de poliuretano para encostar os plates nos olhais;

    • Coloque os parafusos;

    • Após montar todas as capas, aplique de 35 a 47 Nm de torque nos parafusos dos plates;

  3. A SPICER RECOMENDA A ULTILIZAÇÃO DE GRAXA A BASE DE SABÃO DE LÍTIO COM ADITIVOS EP E GRAU DE CONSCISTÊNCIA NLGI 2.
    • A SPICER RECOMENDA A ULTILIZAÇÃO DE GRAXA A BASE DE SABÃO DE LÍTIO COM ADITIVOS EP E GRAU DE CONSCISTÊNCIA NLGI 2.

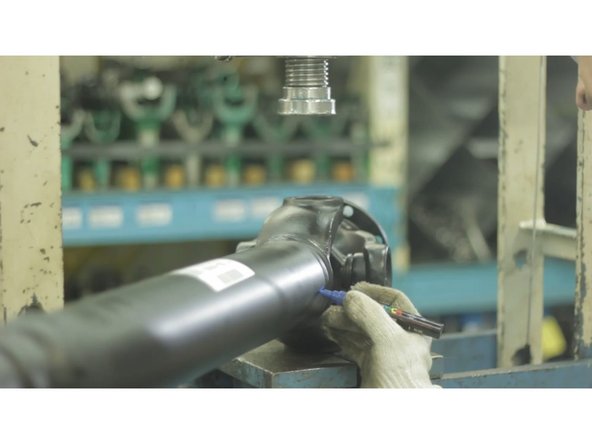

    • ANTES DE REMOVER O CARDAN, FAÇA MARCAÇÕES PARA GARANTIR O ALINHAMENTO.

  4. Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.
    • Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

    • Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

    • Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

    • A lubrificação inadequada ou o reaproveitamento das peças de acoplamento ou parafusos podem causar a falha do cardan ou até a separação do cardan do veículo. Um cardan separado do veículo pode causar acidente e até mesmo mortes. Não arrisque com a segurança.

    • Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

    • Saiba mais em http://www.spicer.com.br/danatureza

Conclusão

Depois de instalada a cruzeta no cardan, siga os procedimentos de lubrificação conforme o guia específico para a série 10 disponível em 5-279XS | Lubrificação
