47-959-1X | Troca e Instalação

Nunca remova o Cardan sem antes certificar de que o veículo está freado ou calçado;

Antes de retirar o Cardan, faça marcações dos componentes para garantir o alinhamento, use uma régua se necessário;

Para facilitar o trabalho, desmonte o Cardan pela Cruzeta mais próxima ao Mancal Central;

Remova as braçadeiras da Cruzeta;

Antes de remover o Mancal, solte a porca da Ponteira Fixa;

Solte os parafusos que fixam o Cavalete do Mancal ao chassi;

Desmonte a Cruzeta da outra extremidade do Cardan;

Retire o Cardan do veículo.

Com o Cardan fora do veículo, não use martelos ou marretas de aço para soltar o Terminal de Cardan, impactos podem fraturar as peças. Utilize extrator adequado e caso necessário utilize martelo de poliuretano;

Remova o coxim de borracha do Mancal, caso necessário utilize alavanca ou espátula;

Caso haja dificuldade em sacar o rolamento, não utilize serras ou talhadeira para cortá-lo, impactos podem danificar a ponteira ou até mesmo desbalancear o Cardan. A utilização de maçaricos ou calor para dilatar o rolamento, também não são indicados, a variação de calor pode gerar empenamento. Utilize um extrator de rolamentos (saca polia).

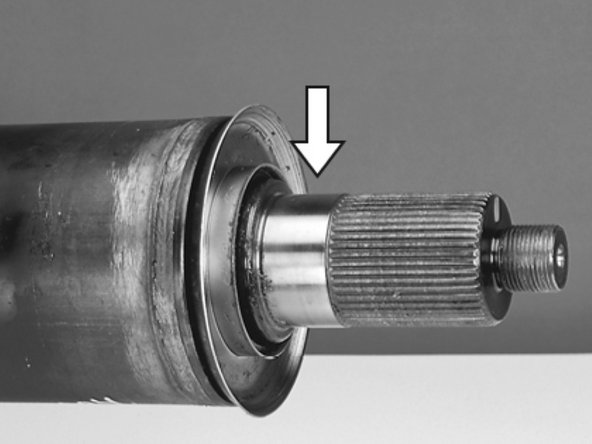

Limpe bem os componentes e alojamentos antes de montar;

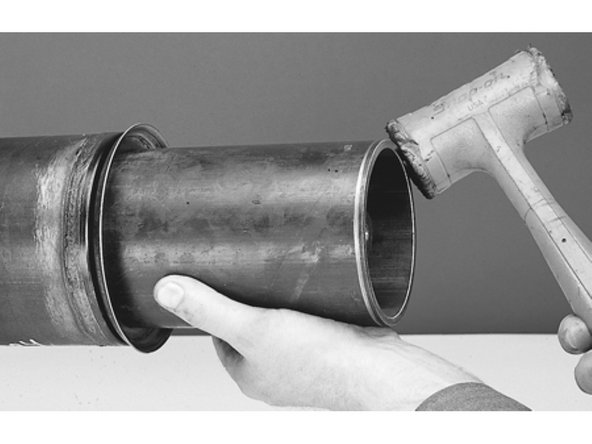

Encaixe o conjunto do Mancal Central manualmente, caso necessite, utilize um martelo de poliuretano para ajustar o posicionamento do rolamento. Monte o mancal central sobre a ponteira do Cardan utilizando extensão tubular apoiando o rolamento pelo anel interno metálico tomando o devido cuidado para não danificar a vedação do rolamento.

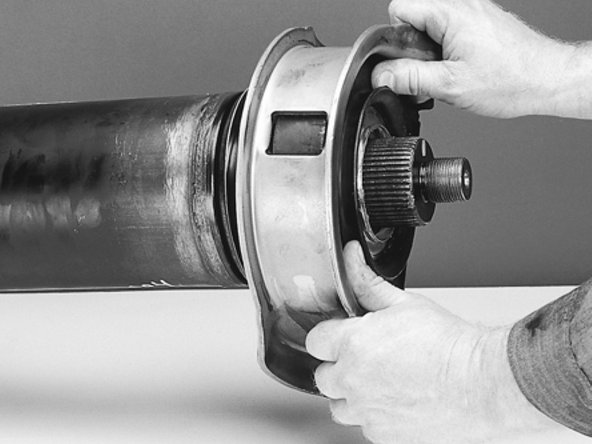

Coloque o Terminal de Cardan;

Posicione a porca e a arruela na Ponteira Fixa.

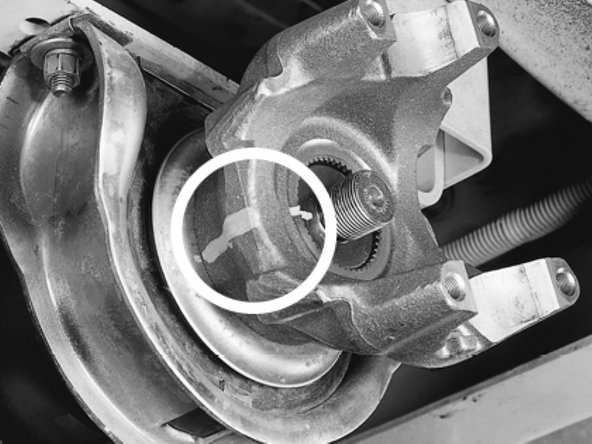

Observe atentamente as marcações feitas no Cardan para o correto alinhamento;

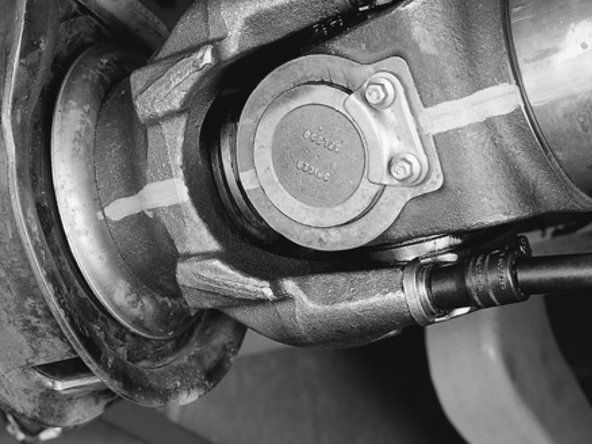

Comece a montagem pela extremidade oposta ao Mancal de Cardan;

Instale o Mancal no Chassis e aperte os parafusos do Cavalete. Certifique que o mancal central não ficou deformado após sua fixação. Desalinhamentos podem causar danos ao coxim de borracha do mancal;

VERIFIQUE AS MARCAÇÕES PARA GARANTIR O ALINHAMENTO.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

A lubrificação inadequada ou o reaproveitamento das peças de acoplamento ou parafusos podem causar a falha do cardan ou até a separação do cardan do veículo. Um cardan separado do veículo pode causar acidente e até mesmo mortes. Não arrisque com a segurança.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
