5-12213XS | Troca e Instalação

Utilize uma chave de fenda para remover os anéis trava, localizados no corpo da cruzeta, logo abaixo da capa;

Utilizando uma prensa, pressione as capas até que o corpo da cruzeta encoste na parte interna do olhal. Atenção ao nivelamento e alinhamento da prensa para não prejudicar a luva, flange ou terminal, utilize um apoio que permita a passagem da capa;

As vedações da capa podem impedir que elas se soltem facilmente, após a prensagem, utilize um alicate para removê-las;

Repita a operação do lado oposto;

Ao remover as capas, observe se contém todos os roletes, examine o corpo da cruzeta, se não há marcas ou desgaste excessivo. Esses sinais indicam outros problemas no Cardan, como desalinhamento ou falta de lubrificação.

Não reutilize as capas nem os anéis trava. O Kit Spicer fornece todos os acessórios necessários; Verifique se não há impurezas ou oxidações nos olhais de fixação das luvas, flanges ou terminais;

Remova as capas da cruzeta com cuidado para não desalinhar ou remover os roletes;

Posicione a cruzeta com a graxeira voltada para o tubo e as pontas da graxeira voltadas para as laterais, nunca para olhal;

Posicione a cruzeta e coloque uma capa de cada vez, deixando para fazer o aperto final depois de todas as capas estarem fixadas. na hora de usar a prensa, sempre proteja a cruzeta com os anéis protetores fornecidos.

Posicione a capa no olhal de baixo de forma perpendicular, não utilize óleo ou graxa nos olhais;

Com a capa pré-encaixada, utilize calços para pressionar as capas até que o canal esteja livre para a colocação do anel trava. Neste processo, assim como na desmontagem, é fundamental a atenção ao nivelamento e alinhamento do conjunto;

Antes de montar a capa do lado oposto, verifique se o anel trava está corretamente posicionado;

Confira se a cruzeta se movimenta livremente e sem ruídos;

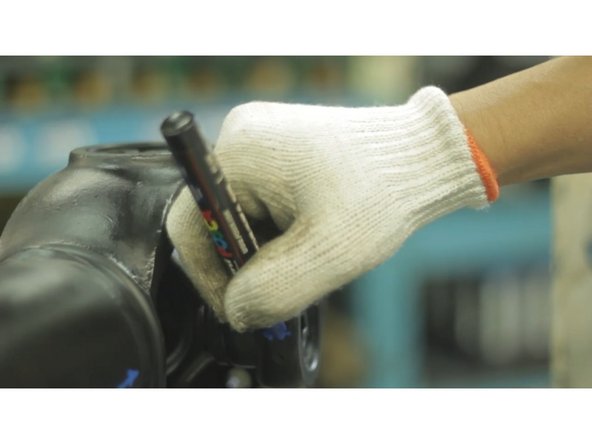

ANTES DE REMOVER O CARDAN, FAÇA MARCAÇÕES PARA GARANTIR O ALINHAMENTO.

A SPICER RECOMENDA A ULTILIZAÇÃO DE GRAXA A BASE DE SABÃO DE LÍTIO COM ADITIVOS EP E GRAU DE CONSCISTÊNCIA NLGI 2.

Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.

Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.

Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.

A lubrificação inadequada ou o reaproveitamento das peças de acoplamento ou parafusos podem causar a falha do cardan ou até a separação do cardan do veículo. Um cardan separado do veículo pode causar acidente e até mesmo mortes. Não arrisque com a segurança.

Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.

Saiba mais em http://www.spicer.com.br/danatureza
